- 芯片概述
- 是一款有 8k 字節 FLASH的8位單片機. 本芯片是一款可以為許多嵌入式控制應用提供高效靈活低成本解決方案的微控器. 該芯片有以下特點: 8k 字節 FLASH, 256 字節IRAM, 通用I/O口, 基本間隔定時器, 看門狗定時器,8/16-bit 定時器/計數器,8-bit PWM 輸出, 10-bit PWM 輸出, 實時定時器, 蜂鳴器驅動口,SIO,UART,LCD 驅動,片內POR, LVR, LVI, 片內振蕩和時鐘電路。
- 主要特性
Ø CPU
² 8 位 CISC 內核(兼容 8051)
Ø ROM (FLASH) 容量
² 8k 字節
² 具有自讀寫能力 Flash
² 片內調試和 ISP
² 擦寫次數 : 10,000 次
Ø256 Bytes IRAM
² (包括 LCD 顯示 RAM, 34Bytes)
Ø通用 I/O (GPIO)
² 一般 I/O : 17 個口(P0[3:0], P1[7:0],P6[4:0])
² LCD 共用 I/O : 32 Ports(P2[7:0], P3[7:0], P4[7:0],P5[7:0])
ØBasic Interval Timer (BIT)
² 8Bit ×1ch
ØWatch Dog Timer (WDT)
² 8Bit × 1ch
² 5kHz 內部 RC 振蕩器
Ø定時器/ 計數器
² 8Bit ×4ch (T0/T1/T2/T3), 16Bit ×2ch (T0/T2)
ØWatch Timer (WT)
² 內部 32.768kHz 時 3.91mS/0.25S/0.5S/1S/1M 間隔
Ø蜂鳴器
² 8Bit × 1ch
ØSIO
² 8Bit × 1ch
ØUART
² 8Bit × 1ch
ØAD轉換
²8路10BitAD轉換
ØLCD 驅動
² 24 Seg 和 8 Com
² 60kΩ/120kΩ 內部分壓電阻可選
² 1/2, 1/3, 1/4, 1/5, 1/6 和 1/8 duty 可供選擇
² 1/2, 1/3 和 1/4 偏壓可選
Ø上電復位
² Reset release level (1.4V)
Ø低電壓復位
²14 level 選擇 (1.60V/ 2.00V/ 2.10V/ 2.20V/ 2.32V/2.44V/ 2.59V/ 2.75V/ 2.93V/ 3.14V/ 3.38V/ 3.67V/4.00V/ 4.40V)
Ø 低電壓檢測
² 13 level 選擇 (2.00V/ 2.10V/ 2.20V/ 2.32V/ 2.44V/2.59V/ 2.75V/ 2.93V/ 3.14V/ 3.38V/ 3.67V/ 4.00V/4.40V)
Ø 中斷源
² 外部中斷(EINT10, EINT12) (2)
² 按鍵中斷(8)
² Timer(0/1/2/3)(4)
² WDT (1)
² BIT (1)
² WT (1)
² SIO (1)
² UART(Tx/Rx) (1)
Ø內部 RC 振蕩器
² 內部 RC 頻率:16MHz ±1.5% (TA= 0 ~ +50°C,Vdd=2.0v~5.5v)
Ø省電模式
²STOP, IDLE 模式
Ø工作電壓和頻率
² 1.8V ~ 5.5V (@32 ~ 38kHz with X-tal)
² 1.8V ~ 5.5V (@0.4 ~ 4.2MHz with X-tal)
² 2.7V ~ 5.5V (@0.4 ~ 10.0MHz with X-tal)
² 2.0V ~ 5.5V (@0.5 ~ 16.0MHz with Internal RC)
² 2.0V ~ 5.5V (@1.0 ~ 16.4MHz with PLL)
² Voltage dropout converter included for core
Ø最小指令執行時間
²122nS (@ 16.4MHz 主時鐘)
Ø工作溫度: – 40 ~ + 85℃
Ø振蕩器類型
² 0.4-12MHz 晶體或陶瓷主時鐘
²32.768kHz 晶體副時鐘
² PLL(最大 16.4M)
Ø封裝類型
² 52-PELLET
² 48 LQFP -0707

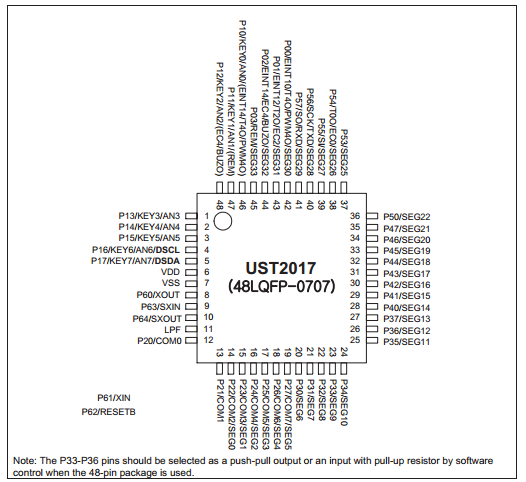

- 管腳分配圖

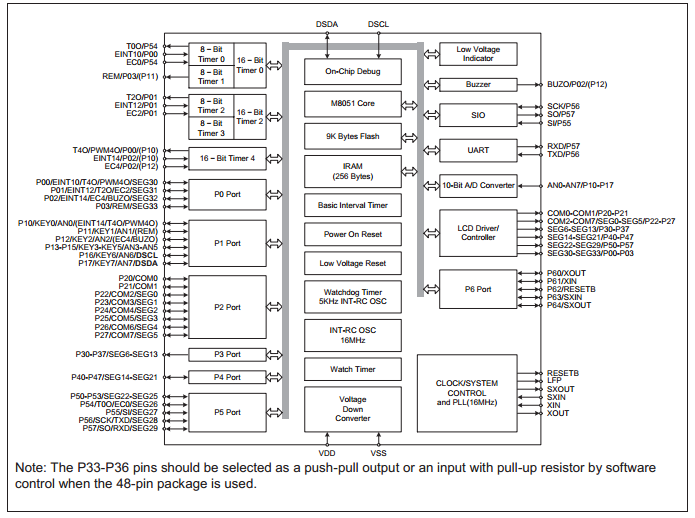

- 功能框圖/ BLOCK DIAGRAM
- DESCRIPTION
- FEATURES
- CPU
²8 Bit CISC Core(8051 Compatible)
Ø ROM capacity
²8K Bytes, Flash with self read/write capability On chip debug and In-system programming (ISP)
²Endurance: 10,000 times (Sector 0 to 279),100,000 times (Sector 280 to 287)
Ø SRAM capacity
²256 Bytes (IRAM) (Including LCD display RAM, 34 Bytes)
Ø General Purpose I/O (GPIO)
²Normal I/O : 13 I/O
²LCD shared I/O : 36 I/O
Ø Basic Interval Timer (BIT)
²8Bit × 1ch
Ø Watch Dog Timer (WDT)
²8Bit × 1ch
²5KHz internal RC oscillator
Ø Timer/ Counters
²8Bit × 4ch (T0/T1/T2/T3) or 16Bit x 2ch (T0/T2)
²16Bit x 1ch (T4)
Ø Programmable Pulse Generation
²Carrier generation (by T1), T2 Clock source,Pulse generation (by T4)
Ø Watch Timer (WT)
²3.91mS/0.25S/0.5S/1S interval at 32.768KHz
Ø Buzzer
²8Bit x 1ch
Ø SIO
²8Bit x 1ch
Ø UART
²8Bit x 1ch
Ø 10 Bit A/D Converter
²8 Input channels
²20uS conversion time
Ø LCD Driver
²28 Segments and 8 Common terminals
²30kΩ , 60kΩ and 120kΩ internal dividing resistor selectable
²1/2, 1/3, 1/4, 1/5, 1/6 and 1/8 duty selectable
²1/2, 1/3, and 1/4 bias selectable
Ø Power On Reset
²Reset release level (1.4V)
Ø Low Voltage Reset
²14 level detect (1.60V, 2.0V… 4.4V)
Ø Low Voltage Indicator
²13 level detect (2.0V… 4.4V)
ØInterrupt Source
²External Interrupts (EINT10, EINT12, EINT14)
²Key Interrupts (8 inputs)
²T0…4, WDT, WT, BIT, UART, SIO, ADC
Ø Internal RC Oscillator
²Frequency: 16MHz ± 1.5% (@0?GTG\W?)
Ø Power Down Mode
²Stop and Idle mode
Ø Operating Voltage & Frequency
²1.8V to 5.5V @ 32 to 38KHz with X-tal
²1.8V to 5.5V @ 0.4 to 4.2MHz with Ceramic
²2.0V to 5.5V @ 0.4 to 4.2MHz with X-tal
²2.7V to 5.5V @ 0.4 to 12.0MHz with X-tal
²2.0V to 5.5V @ 0.5 to 16MHz with IRC and PLL
Ø Minimum Instruction Execution Time
²125nS at 16MHz CPU clock
Ø Operating Temperature
²–40 to +85?
Ø Oscillator Type
²0.4-12MHz crystal or ceramic for main clock
²32.768Hz crystal for sub clock
²Phase locked loop (Max. 16MHz with sub clock)
Ø Package
²52-Pin Pellet, 48-Pin LQFP, Pb-free package
