- 芯片概述
UST2028 是一款高性價比 MCU，內置高精度振蕩、LCD 驅動、12 位 ADC 、3 個定時器、1 路 UART、1路 SPI 、16K Flash 存儲器和 256B 可編程 E2PROM 的 8 位 MCU。其強大的抗干擾性可廣泛應用于各種收音鐘機，藍牙音箱。
- 主要特征
- 8 位 R51 CPU
² 兼容 MCS51 指令集；雙 DPTR；增加軟件陷阱指令。
² 改進的指令架構，90%的指令執行時間為兩至四個系統時鐘周期。
Ø 片上存儲器
² 16K+64 字節 FLASH，數據保持時間大于 10年, 寫周期>1000 次。
² 256 字節 EEPROM, 數據保持時間大于 10年，寫周期>10000 次；
² 512 字節 RAM。
² 支持在系統編程（ISP），僅需 5 個管腳（包括VDD 和 VSS 在內）。
² 支持 FLASH 分頁加密，每 512 字節單獨讀寫可控。
Ø 電源和復位
² 工作電壓：VDD=2.0V~5.5V。
² 內置上電復位電路（POR）。
² 內置低壓復位電路（LVR），8 個復位點可選：1.8V,2.0V, 2.5V, 2.6V, 2.8V, 3.0V, 3.5V, 4.0V。
² 內置低壓檢測電路（LVD），8 個檢測點可選：2.2V，2.4V，2.5V，2.7V，2.9V， 3.1V, 3.65V,4.5V。
² 內置看門狗定時器（WDT）。
Ø 時鐘系統
² 內置 32KHz 低頻 RCL。
² 內置 32KHz 低頻 RCL。
² 內 置 8MHz 高 精 度 RCH ， 精 度 ± 1%@VDD=2.0~5.5V，TA=-10～50°C。
² 外 部 高 頻 振 蕩 1~8MHz ， 或 者 外 部 低 頻 振 蕩32.768KHz，兩者復用同一組管腳，由信息區配置。
² 系統時鐘預分頻系數：8/4/2/1。
² CPU 最高主頻 8MHz @VDD=2.5V~5V 。 4MHz@VDD=2.0~2.5V;
Ø 輸入/輸出
² 最大支持 50 個 I/O 端口。
² 每個 IO 都可設置成 4 種模式：懸空輸入/上拉輸入/推挽輸出/開漏輸出。
² I/O 驅動能力和斜率可調節；
² P0/P1/P2/P4 口具有鍵盤中斷喚醒功能；中斷極性可設。
² 4 路外部中斷輸入；中斷極性可設。
Ø 定時器
² 2 個 16 位定時器（T0、T1），兼容傳統 MCS51 功能。且 T0 支持方波輸出，T1 支持Ø PWM 輸出。
² 1 個帶捕獲功能的 16 位定時器 T2, 支持兩路 PWM 波輸出, 占空比可以任意配置。
² 1 個 8 位 WT 定時器，可產生四種頻率蜂鳴信號：8K/4K/2K/1KHz。
Ø 串行通信口
² 1 路 UART 通訊口，可配置高精度波特率。
² 1 路 SPI 通訊 口， 最高 支持 4M 數據 傳輸 速率@MCLK=8MHz。
- 模擬
² 1 路軌到軌的模擬比較器（ACMP），內置 16 級電阻分壓參考電平，內置基準電壓可被選為電阻分壓源。
² 內置電阻型 LCD 驅動器，電阻型 LCD 對比度 8 級可調，3 種驅動能力可選，具有快速充電模式；最大支持 4X35 段，5X34 段，6X33 段；1/2、1/3 偏置可選。
- 工作模式
² 正常工作模式。
² 休眠（SLEEP）模式。
² 停機（STOP）模式。
Ø 封裝形式
² LQFP48L-0707x1.4
- 應用:極低待機顯示電流、超低停機電流，使其特別適合電池供電應用和帶面板顯示的系統, 如: 對講機、醫療保健設備、面板顯示、智能儀表,家電板主控。

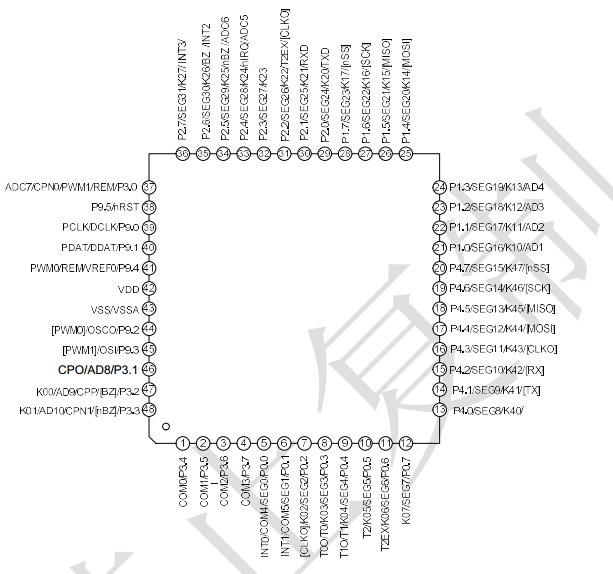

- 管腳分配圖/ PIN CONFIGURATION

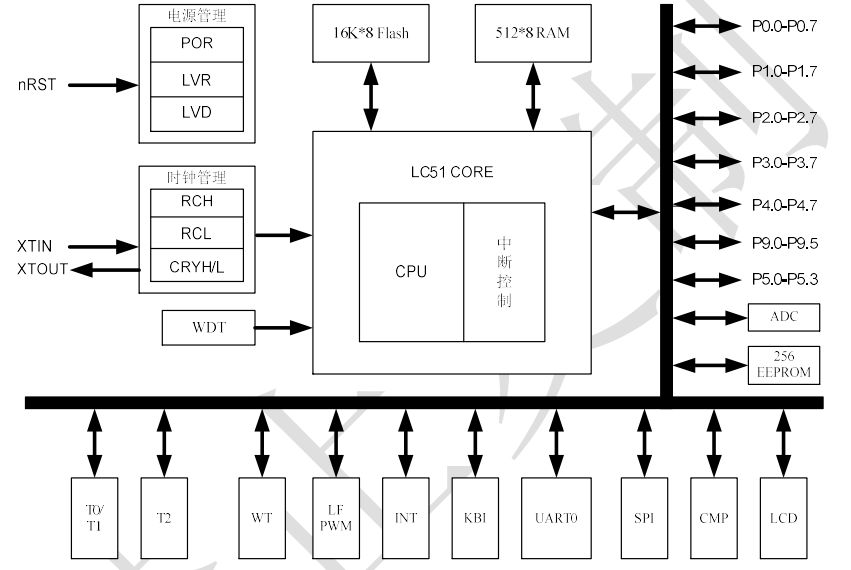

- 功能框圖/ BLOCK DIAGRAM
