- 芯片概述
UST2026 是一款高性價比 MCU，其采用改進的 51 內核，同時集成 6+2-Ch/12bit-ADC 及 128 段 LCD 驅動模塊， 擁有 16K 字節 OTP 和 512 字節 RAM 存儲空間， 還集成了 PLL、 RTC、比較器以及豐富的定時器等資源。提供了兩種低功耗模式： IDLE模式和STOP模式。其強大的抗干擾性可廣泛應用于各種收音鐘機，藍牙音箱。
- 主要特征
Ø 電源和復位
² 上電復位電路（POR）。
² 2 級可選的欠壓復位電路（BOR）。
² 8 級可選低壓檢測（LVD）。
² 看門狗定時器（WDT）。
Ø CPU
² 8 位 51 核，兼容 C8051 指令集。
² 帶軟件陷阱指令。
² 雙 DPTR.
Ø 時鐘系統
² 8MHz高精度 IHRC振蕩，±5% @ -40~85°C，±2% @ -10~50°C。
² 32KHz 低頻 ILRC 振蕩。
² 外部高頻振蕩 HCRY， 1~8MHz@ ≥2.4V。
² 外部低頻振蕩 LCRY， 32768Hz.
² 鎖相環（PLL），通過 LCRY 倍頻可產生4.194MHz 時鐘。
² CPU 最高主頻 4MHz @ 1.8~3.6V； 8MHz @2.4~3.6V。
² 系統時鐘預分頻系數可設置： 1/2/4/8。
Ø 存儲器
² 16K 字節 OTP，數據保持時間大于 10 年。
² 支持程序分頁加密。
² 512 字節 RAM。
² 支持 5 PIN 在系統編程。
Ø 輸入/輸出
² 49 個 I/O 端口，其中 P6.0 作為輸出時只能開漏輸出。
Ø 外圍設備
² 8 路鍵盤輸入，可喚醒 PD 模式。
² 4 路外部中斷輸入，可喚醒 PD 模式。
² 12 位 6+2 通道模數轉換器（ADC），最大轉換速率 100Ksps；轉換參考電壓內置外置可選。
² 1 路比較器 CMP。
- 3 個 16 位標準定時器（T0， T1， T2）。
² 1 路 UART 接口。
² 簡化版實時時鐘定時器 RTC。
- 128 段（4COM×32SEG） LCD 驅動。驅動能力、 灰度、 偏壓比可調。
Ø 低功耗模式
² 空閑（IDLE）模式，電流 <10uA
² 掉電（STOP）模式，電流 < 5uA
Ø 封裝
² 28 腳 SSOP。
Ø 應用
- 鐘控收音。
- 藍牙音箱。
² 面板顯示。
² 醫療護理儀器。
² 智能儀表。

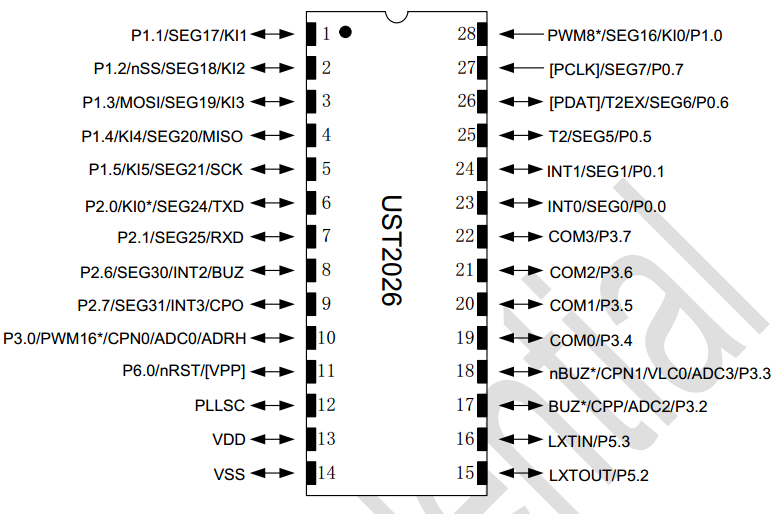

- 管腳分配圖/ PIN CONFIGURATION

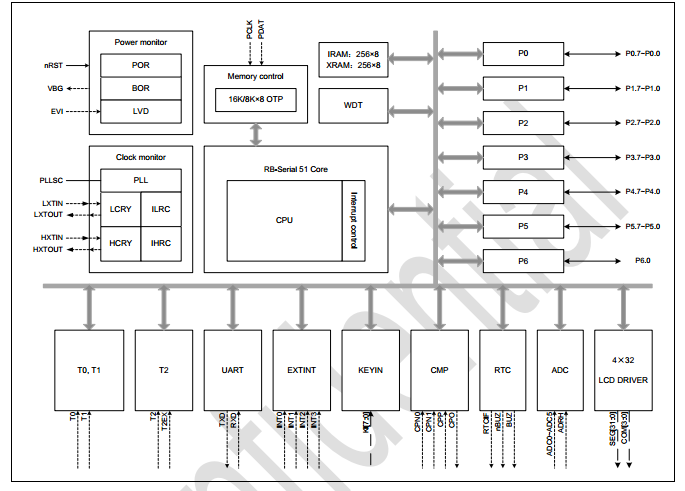

- 功能框圖/ BLOCK DIAGRAM
- DESCRIPTION
UST2026 is a 8-bit MCU based on enhanced 51 core. It integrated 6+2-Ch/12bit-ADC and 128-seg LCD, embeds16K-byte OTP and 512-byte RAM, also PLL, RTC, UART, Comparator and Timers/Counters.
- FEATURES
- Power supply and Reset
² Built-In Power-On-Reset (POR).
² Built-In Brown-Out-Reset (BOR) with 2levels selectable.
² Built-In Low-Voltage-Detect (LVD) with 8levels selectable.
² Built-in watchdog (WDT).
Ø CPU
² 8-bit 51 Core, Compatible with C8051.
² Software trap supported.
² Dual DPTR.
Ø Clock monitor
² Built-In 8MHz High precision Oscillator(IHRC), ± 5% @ -40~85°C, ± 2% @-10~50°C.
² Built-In 30KHz low frequency Oscillator(ILRC).
² External High frequence Oscillator HCRY,1~8MHz@ ≥2.4V。
² External Low frequence Oscillator LCRY,32768Hz.
² Built-In PLL, based on LCRY.
² CPU maximum operating frequency: 4MHz@ 1.8~3.6V； 8MHz @ 2.4~3.6V.
² System clock pre-divider: 1/2/4/8.
Ø Memory control
² 16K-byte OTP, data retention time > 10years.
² OTP page encryption supported.
² 512-byte RAM。
² In-System-Programming (ISP) supported,only 5-pins are needed (including
VDD/VSS)
- I/O
² 45 I/O ports, P6.0 only open-drain whenoutput.
Ø Peripherals
² 8-channel keyboard intput, can wake upMCU from PD mode.
² 4-channel external interrupt input, can wakeup MCU from PD mode.
² 12-bit 6+2 channel ADC, maximumconversion rate: 100Ksps. Reference can be
input from external pin.
² 1-channel Comparator。
² Three 16-bit standard Timer/Counter（T0,T1,T2）。
² 1-channel UART.
² Limited version Real-Time-Clock, RTC.
² 128-seg（4COM×32SEG） LCD.
Ø Low power modes
² IDL mode.
² PD mode.
Ø Package Type
² 28-pin SSOP.
Ø Application
² Panel display.
² Medical and health care equipments.
² smart metering.
